Официальный дистрибьютор
Sumitomo Drive Technologies и Hansen Transmissions
на территории России
Редукторы и мотор-редукторы
самого высокого качества
Надежная, продуманная конструкция Высокая точность исполнения
Передаточное отношение до 658503:1 в компактном приводе
Крутящий момент до 1,100,000 Nm
Способность выдерживать кратковременные 500% ударные нагрузки
Гарантия 2 года на редукторы с циклоидной передачей
Производится в Германии, Бельгии, Японии

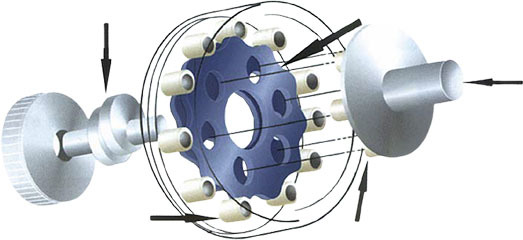

КАК РАБОТАЕТ РЕДУКТОР CYCLO

Главными компонентами Cyclo® передачи являются эксцентриковый подшипник, фланцевый тихоходный вал, циклоидальные диски и корпус редуктора. Данный механизм имеет множество контактных линий, обеспечивающих одновременное распределение нагрузки примерно на 2/3 всех зубьев, поэтому он может выдерживать мгновенную ударную нагрузку, превышающую на 500% расчётный крутящий момент.

Так как эксцентрик вращается, он прокатывает циклоидальные диски по внутренней периферии стационарного зубчатого венца, в котором роль зубьев выполняют ролики. Эксцентрик, вращаясь по часовой стрелке, заставляет циклоидальный диск обкатываться по внутреннему зубчатому венцу в том же направлении. При этом сам диск медленно вращается вокруг своей оси против часовой стрелки.

В этой Cyclo® системе циклоидальный профиль диска постепенно входит в зацепление с роликами неподвижного внутреннего зубчатого венца, чтобы произвести обратное вращение на малой скорости. За каждый полный оборот быстроходного вала циклоидальный диск поворачивается вокруг своей оси на один шаг циклоидального профиля в противоположном направлении, что приводит к передаточным отношениям, численно равным количеству зубьев на диске.

о компании

Sumitomo Drive Technologies является частью японской международной корпорации Sumitomo, имеющей более чем 400-летнюю историю и ведущей свою деятельность в самых разных отраслях промышленности - металлургии, машиностроении, химической промышленности и т. д.

В 1911 году Sumitomo Machinery Co. начинает производство электродвигателей постоянного тока для своего медеплавильного завода Besshi Cooper mine.
